設計參數：靜態千級凈化車間溫度22～26℃，濕度≤65%，換氣次數50～60次/h，相對室外壓差30～35pa；小部分區域?yàn)殪o態萬級凈化車間，溫度≤26℃，濕度無要求。

平面布置：換鞋—更衣室—潔具房—緩沖間—潔凈通道—超聲波清洗房—工具夾具烘干—風柜房—空壓機房—樣品清洗干燥間—產品處理、清洗間—包裝間—5個工作房。

工程內容：項目涉及設計施工范圍有彩鋼板隔斷裝修工程、凈化通風風調系統工程、車間排風系統工程、配電系統工程、工藝管道工程、給排水工程等。

凈化空調系統：根據工藝要求不同生產工序分別設置不同凈化空調系統，車間做恒溫恒濕空調，千級采用組合風柜+FFU+風機盤管方式。

車間裝修

1. 隔墻部分：所有工作房使用0.426機制防腐玻鎂板，厚50毫米，高度3.5米，其余空間用0.426機制硅巖板，厚50毫米，高度2.8米；根據實際情況搭配彩鋼板雙開門和彩鋼板單開門以及玻璃觀察窗；

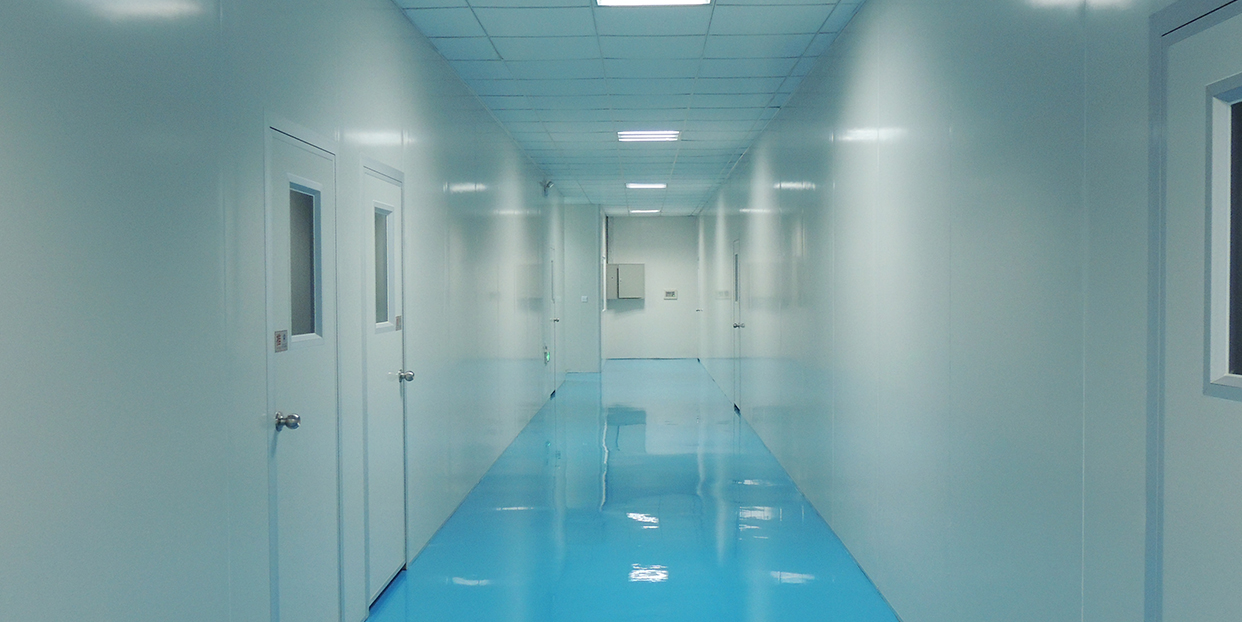

2. 地面部分：所有潔凈區域做環氧自流平地面，其余部分做環氧薄涂地面；

3. 吊頂部分：工作房區域全部做0.426機制防腐玻鎂板吊頂，厚度50毫米，高3.5米，其余潔凈區域做0.426機制硅巖板吊頂，厚度50毫米，高度2.8米。

照明系統

照度大于300Lux，搭配使用潔凈平板燈，潔凈防爆平板燈，應急電源以及普通雙管熒光燈。

管道材質

空調冷凍水管采用鍍鋅鋼管，空調冷卻水管采用鍍鋅鋼管；

空調凝結水管采用PVC管，蒸汽加濕凝結水管采用鍍鋅鋼管；

壓縮空氣管道采用鍍鋅鋼管；

超純水采用CPVC管，純水用PVC管，中水用PVC管。

風管采用鍍鋅鐵皮風管，其厚度按照《通風與空調工程施工質量驗收規范（GB50243-2002）》中低壓風管選用。
